SUN2000的外觀由機箱、散熱片、監控面板組成，其規格（寬×深×高）為： 520mm×255mm×610mm，SUN2000正面示意圖如圖2-3所示；側面示意圖如圖2-4所示；背面示意圖如圖2-5所示；底部示意圖如圖2-6所示。

圖2-3 SUN2000正面示意圖

說明：SUN2000面板上的LCD顯示屏，顯示逆變器正常工作時的輸入功率、輸出功率、發電量等指標及告警信息；指示燈，顯示逆變器工作狀態或故障狀態。

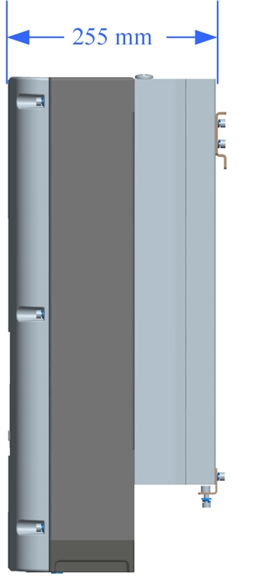

圖2-4 SUN2000側面示意圖

圖2-5 SUN2000背面示意圖
