電路框圖：

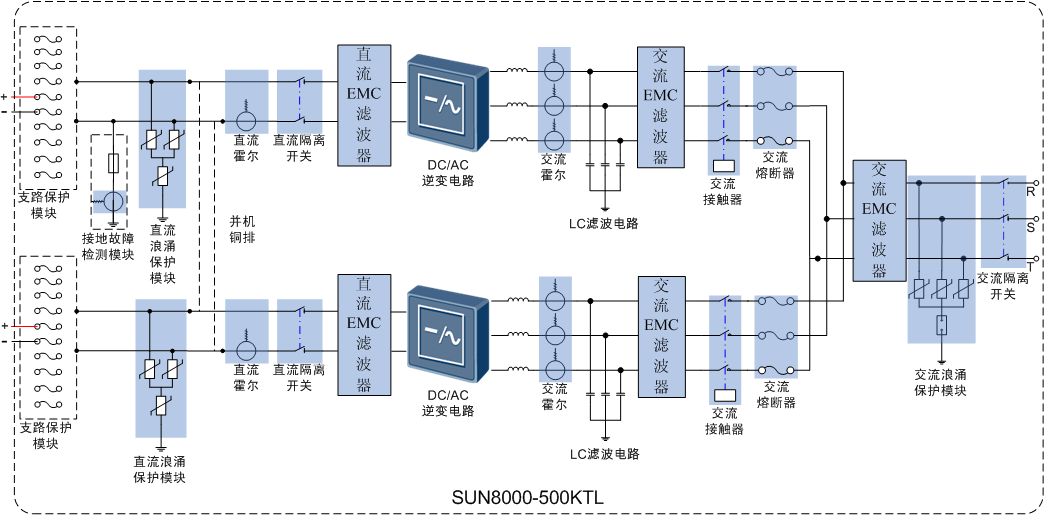

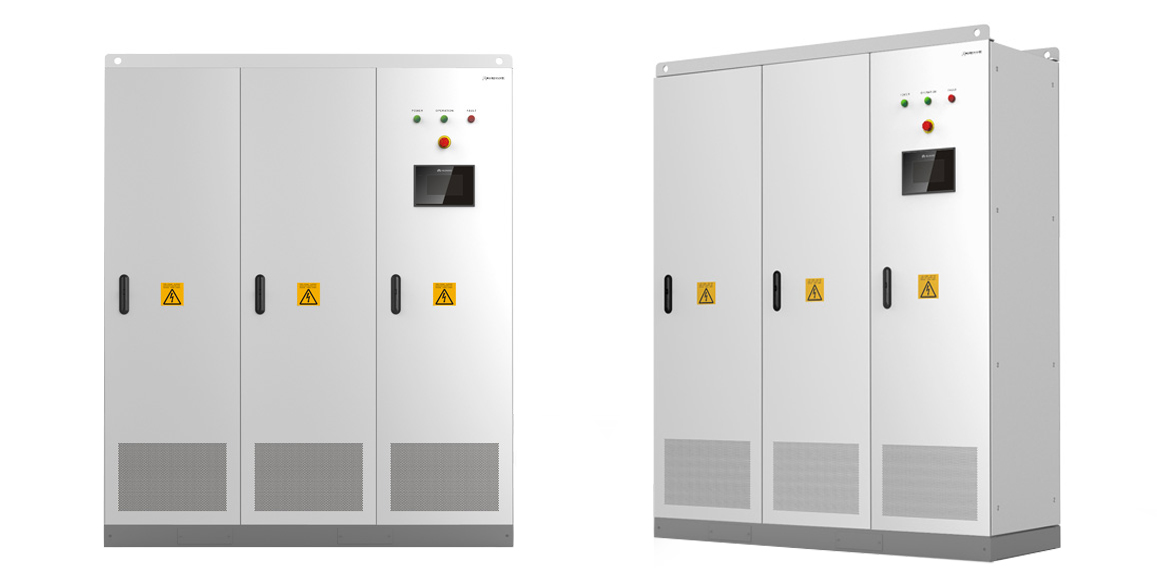

SUN8000-500KTL電路框圖如圖2-1所示。

圖2-1 SUN8000-500KTL電路框圖

SUN8000工作原理如下：

●通過直流支路保護模塊（可選配直流熔絲或塑殼斷路器），實現線路的過流保護與故障隔離；

●通過接地故障檢測模塊（可選），檢測系統是否存在接地故障，實現接地故障保護；

●通過直流浪涌保護模塊，防止直流側雷擊、浪涌等沖擊導致的逆變器內部電路損壞；

●通過并機銅排的連接，靈活配置多路MPPT模式(1～2路)或主從MPPT模式工作；

●通過使用直流霍爾傳感器等器件構成的輸入電流檢測電路，檢測電池組串輸入電流大小，實現MPPT控制、告警、及保護等各種功能；

●通過直流隔離開關，實現逆變器的直流輸入與其內部電路之間的安全隔離，方便必要時進行人工操作；

●通過直流EMC濾波器，抑制直流側的高頻干擾，減少對其他組件的干擾，同時也增強自身的抗干擾能力。

●通過DC/AC逆變電路，將直流電轉變為交流電后饋入電網，同時保證輸出指標滿足電網的要求；

●通過使用交流霍爾傳感器等器件構成的輸出電流檢測電路，檢測交流側饋入電網的輸出電流大小，實現并網控制、過載保護等各種功能；

●通過LC濾波電路，將逆變器輸出的高頻PWM脈沖波過濾為符合要求的正弦波，減少對電網的污染；

●通過交流EMC濾波器，抑制交流側的高頻干擾，減少對其他組件的干擾，同時也增強自身的抗干擾能力；

●通過交流接觸器，實現逆變器的交流輸出與逆變器內部電路之間的電氣隔離，以便控制逆變單元接入或脫離電網；

●通過交流熔斷器，對交流輸出線路進行短路保護，以便實現逆變單元的故障隔離；

●通過交流浪涌保護模塊，防止交流側雷擊、浪涌等沖擊導致的逆變器內部電路損壞；

●通過交流隔離開關（可選），實現逆變器的交流輸出與電網隔離，在逆變器故障或者電網故障時，能夠使逆變器安全脫離電網。
