SUN2000電路框圖：

SUN2000-15KTL/17KTL/20KTLS通過6路PV組串輸入（UN2000-8KTL/10KTL/12KTL提供4路），經過兩路MPPT電路，實現直流電到三相交流電的功率轉換，并且在直流、交流側支持浪涌保護，具體如圖2-2和圖2-1所示。

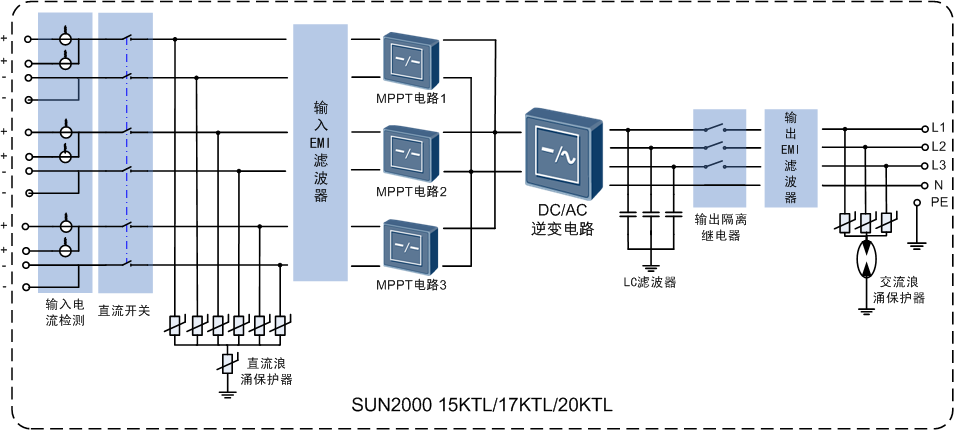

圖2-1 SUN2000-15KTL/17KTL/20KTL電路框圖

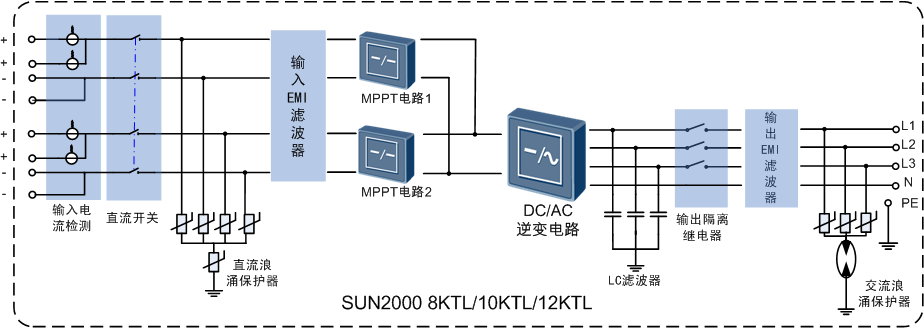

圖2-2 SUN2000-8KTL/10KTL/12KTL電路框圖

SUN2000工作原理如下：

●通過輸入電流檢測電路，檢測各組串輸入電流，分析各組串的工作狀態，保證組串工作出現異常時，能夠及時告警，提醒用戶檢修；

●通過直流開關電路，實現逆變器的直流輸入與其內部電路之間的安全隔離，方便必要時進行人工操作；

●通過直流浪涌保護器（類型II），防止直流側過電壓的沖擊導致逆變器內部電路損壞；

●通過輸入/輸出EMI濾波器，濾除逆變器輸出電流的高頻分量，保證輸出電流滿足電網要求；

●通過MPPT電路，實時偵測光伏組串的電壓、電流值，并追蹤最大功率值，使系統保證以最高的效率輸出；

●通過DC/AC逆變電路，將直流電轉變?yōu)榻涣麟姾箴伻腚娋W(wǎng)，同時保證輸出指標滿足電網的要求；

●通過LC濾波器，濾除逆變器內部的電磁干擾，保證逆變器能夠滿足電磁兼容標準的要求；

●通過輸出隔離繼電器，實現逆變器的交流輸出與電網隔離，在逆變器故障或者電網故障時，能夠使逆變器安全脫離電網；

●通過交流浪涌保護器（類型III），防止交流側過電壓的沖擊，導致逆變器內部電路損壞。
